2.4G天線阻抗匹配要求是什么

2.4G天線阻抗匹配核心要求是將天線輸入阻抗與傳輸線、設備射頻端口阻抗調整至一致，行業通用標準阻抗值為50歐姆，這是保障信號傳輸效率、降低損耗的關鍵前提。阻抗匹配效果直接影響2.4G天線的信號發射功率、接收靈敏度與通信穩定性，是天線應用與選型的核心參數之一。

阻抗匹配需實現輸入阻抗與系統阻抗的共軛匹配，即天線輸入阻抗的電阻部分與系統阻抗電阻相等，電抗部分大小相等且符號相反。2.4G天線輸入阻抗由電阻分量和電抗分量組成，理想匹配狀態下，電抗分量相互抵消，僅保留純電阻分量與50歐姆系統阻抗完全契合，此時信號反射系數趨近于0，反射功率小。

實際應用中阻抗匹配允許存在合理偏差，通常要求電壓駐波比（VSWR）≤1.5，駐波比數值越接近1，匹配效果越好。當駐波比超過2.0時，信號反射功率顯著增加，會導致2.4G天線有效輻射功率下降，通信距離縮短，同時可能因反射信號干擾設備射頻前端，影響設備穩定性。

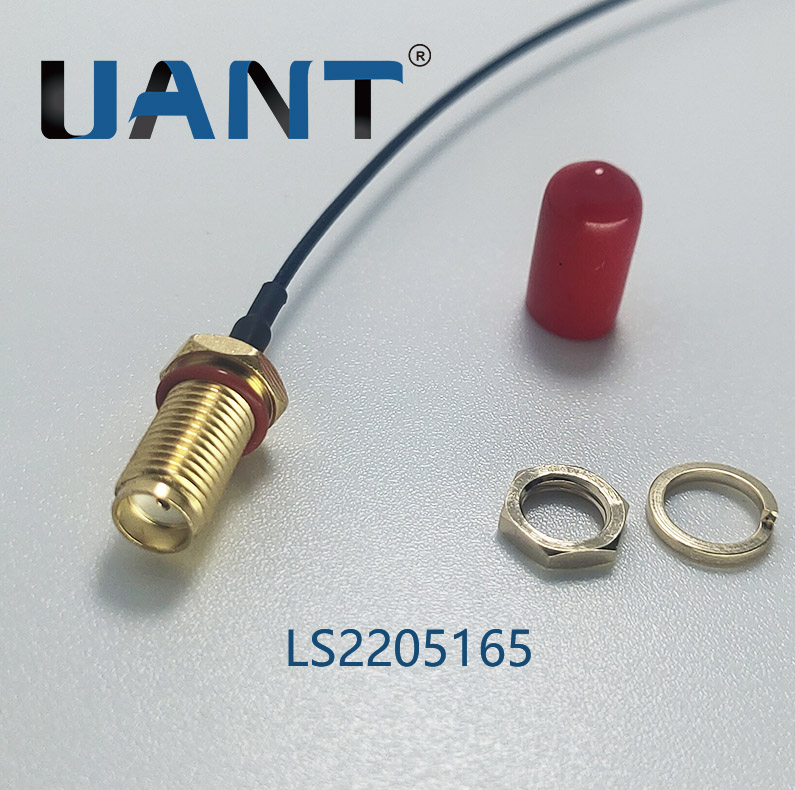

2.4G天線

不同類型2.4G天線的阻抗特性存在差異，PCB板載天線、陶瓷天線、外置拉桿天線等產品的輸入阻抗設計需針對性適配50歐姆系統。例如PCB板載天線通過優化線路布局與尺寸調整阻抗值，陶瓷天線借助介質材料特性實現阻抗匹配，外置天線則通過饋線設計確保與設備端口阻抗兼容。

阻抗不匹配會引發多種問題，信號傳輸過程中出現反射損耗，導致天線輻射效率降低，同時可能產生信號駐波，干擾射頻電路正常工作，甚至影響設備使用壽命。在物聯網設備、無線通信模塊等應用場景中，阻抗不匹配還會導致數據傳輸速率下降、信號斷連等故障。

實現阻抗匹配需結合設計與調試環節，天線選型時需確認產品阻抗參數與設備系統阻抗一致，安裝時保證饋線長度、接線方式符合要求，必要時通過阻抗匹配網絡、調諧元件進行微調，確保2.4G天線在2.4-2.4835GHz工作頻段內保持良好的阻抗匹配狀態，充分發揮通信性能。
